A. Teori Singkat

    1. Relationship

        Data base dengan kapasitas kecil cukup menggunakan sebuah tabel saja, dan lazim disebut dengan Flat-file Database. Contohnya adalah aplikasi Spreadsheet Ms.Excel. Sedangkan untuk suatu sistem Database yg baik dan handal, organisasi data harus melibatkan lebih dari satu tabel. dan seluruh tabel tersebut harus terhubung, maka dari itu di perlukan adanya suatu Relationship (relasi).

Hal yg harus diperhatikan dlm membuat relasi antar tebel, yaitu :

• Field yg dihubungkan harus merupakan Primary key dan memiliki jenis data yg sama.

• Tabel yg dihubungkan harus merupakan tabel Ms.Access, jika tidak, maka tabel tersebut harus diubah formatnya.

Kunci Relasi

        Kunci relasi diperlukan untuk mengakses data dari relasi atau untuk menyusun kerelasian anter relasi. Kunci relasi merupakan satu atau gabungan dari atribut yg bersifat unik yg dapat digunakan untuk mengidentifikasikan/ membedakan setiap record dalam relasi.





    2. Query

        Query adalah sarana untuk mengatur data yg disimpan dalam tabel, sehingga hanya data tertentu yg dimunculkan dalam tebel. Karena menyertakan unsur urutan proses, maka Query dikelompokkan dalam lingkup pemograman.





B. Langkah Kerja

     Membuat Relationship

Langkah-langkahnya :

• Aktifkan file Database
• Klik tab Database Tool kemudian klik Relationship. lihat seperti gambar dibawah :



•  Tampilan gambar Relationship seperti gambar berikut :




• Relasikan kelima tabel tersebut (jangan lupa sebelumnya tabel disimpan terlebih dahulu). Tambahkan field-field yg berfungsi sebagai kunci tamu (Foreign Key), pada tabel jadwal : Kode MK dan Kode Dosen serta tabel nilai : NIM dan Kode MK.
• Klik icon Show Table
• Maka akan tampil jendela Show Table yg menampilkan daftar tabel yg telah dibuat pada database.
• ini contoh tabel yg telah direlasikan :



    Membuat Query

Langakah-langkahnya :

• Aktifkan file Database
• Pilih tab Create, pilih icon Query Wizard.



• Pada jendela New Query, pilih Simple Query Wizard, klik OK.

•  Pada tables/Queries pilih tabel Mahasiswa, maka akan tampil nama file yg ada pada tabel Mahasiswa dikolom bagian bawah :

• Pilih field yg akan tampil jika Query ini dipanggil berdasarkan Available Fields, pindah kan file yg ingin ditampilkan kebagian Selected Fields dngan menggunakan tombol ">>" maka seluruh field yg ada pada Availble Fields akan pindah ke Selected Fields, seperti gambar dibawah :

• Klik Next, beri nama Query nya dengan nama "Query Tabel Mahasiswa", klik Finish.
• Maka akan tampil sebuah tabel dengan nama Query Tabel Mahasiswa.
• Untuk menambahkan kriteria pada query, caranya klik Icon Design View
• Misalnya ingin menampilkan data mahasiswa yg yg berjenis kelamin perempuan, maka pada baris Createria dibawah kolom JK tuliskan "P"
• Jalankan query dgn cara klik ikon Run pada tab Home.
• Maka akan tampil mahasiswa yg berjenis kelamin perempuan, seperti contoh dibawah :



•  Jika ingin mengetahui data mahasiswa yg berjenis kelamin laki-laki, maka pada baris Createria dibawah kolom JK tuliskan "L"
• Jalankan query dgn cara klik ikon Run pada tab Home.
• Maka akan tampil mahasiswa yg berjenis kelamin laki-laki, seperti contoh dibawah :



• Jika ingin mengetahui data mahasiswa yg tinggal dilimpato, maka pada baris Createria dibawah kolom Alamat tuliskan "L"
• Jalankan query dgn cara klik ikon Run pada tab Home.
• Maka akan tampil mahasiswa yg tinggal dilimpato, seperti contoh dibawah :



• Jika ingi mengetahui data dosen dengan spesialisasi perancang basis data, maka Aktifkan kembali file Database
• Pilih tab Create, pilih icon Query Wizard.
• Pada jendela New Query, pilih Simple Query Wizard, klik OK.
•  Pada tables/Queries pilih tabel Dosen maka akan tampil nama file yg ada pada Dosen dikolom bagian bawah
• Pilih field yg akan tampil jika Query ini dipanggil berdasarkan Available Fields, pindah kan file yg ingin ditampilkan kebagian Selected Fields dngan menggunakan tombol ">>" maka seluruh field yg ada pada Availble Fields akan pindah ke Selected Fields.
• Klik Next, beri nama Query nya dengan nama "Query Tabel Dosen", klik Finish.
• Maka akan tampil sebuah tabel dengan nama Query Tabel Dosen.
• Untuk menambahkan kriteria pada query, caranya klik Icon Design View
• pada baris Createria dibawah kolom Spesialisasi  tuliskan "PBD"
• Jalankan query dgn cara klik ikon Run pada tab Home.
• Maka akan tampil data dosen dengan spesialisasi perancang basis data, seperti contoh dibawah :





• Jika ingin mengetahui data Dosen yg tinggal di Padang, maka pada baris Createria dibawah kolom Alamat tuliskan "Padang"
• Jalankan query dgn cara klik ikon Run pada tab Home.
• Maka akan tampil data Dosen yg tinggal di Padang, seperti contoh dibawah :





• Jika ingi mengetahui data Matakuliah yg berada pada semester ke II, maka Aktifkan kembali file Database
• Pilih tab Create, pilih icon Query Wizard.
• Pada jendela New Query, pilih Simple Query Wizard, klik OK.
•  Pada tables/Queries pilih tabel Matakuliah maka akan tampil nama file yg ada pada Matakuliah dikolom bagian bawah
• Pilih field yg akan tampil jika Query ini dipanggil berdasarkan Available Fields, pindah kan file yg ingin ditampilkan kebagian Selected Fields dngan menggunakan tombol ">>" maka seluruh field yg ada pada Availble Fields akan pindah ke Selected Fields.
• Klik Next, beri nama Query nya dengan nama "Query Tabel Matakuliah", klik Finish.
• Maka akan tampil sebuah tabel dengan nama Query Tabel Matakuliah.
• Untuk menambahkan kriteria pada query, caranya klik Icon Design View
• pada baris Createria dibawah kolom Semester ke-  tuliskan "dua"
• Jalankan query dgn cara klik ikon Run pada tab Home.

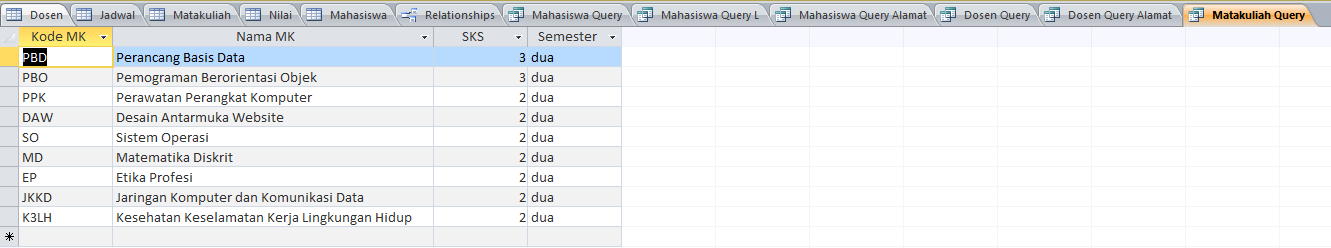

• Maka akan tampil data Matakuliah yg berada pada semester ke II, seperti contoh dibawah :



Sekian Terimakasih
